Крепеж разного вида в зависимости от целей его использования производится из различных углеродистых сталей, что влияет на класс прочности готовых изделий. Даже из одной стали можно изготовить крепеж разных классов прочности за счет способа обработки.
Например, из конструкционной стали 35 нарезанием на токарно-винторезном станке или фрезерованием на резьбофрезерных станках можно получить изделия класса прочности 5.6. При объемной штамповке на высадочном прессе получают изделия класса 6.6 и 6.8. При закаливании этих изделий добивают класса прочности 8.8. Из стали 45 можно получить крепеж классов 6.6, 8.8, 9.8, 10.9. И т.д.
Класс прочности

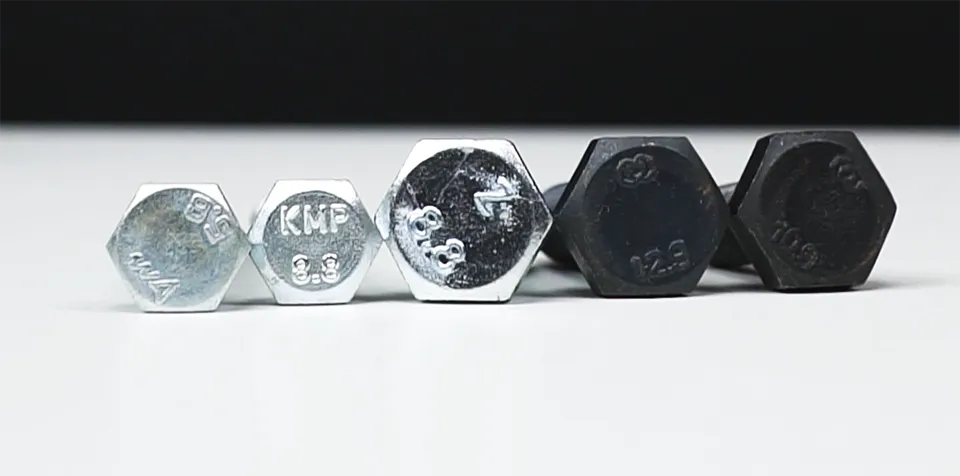

Класс прочности крепежных изделий с внешней метрической резьбой (винтов, болтов, шпилек) определяется их механическими свойствами. Согласно ГОСТ 1759.4-87 (ISO 898.1-78) существует 11 категорий их классов прочности: 3.6; 4.6; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.
Для определения прочности болта как изделия необходимо умножить предел прочности материала на площадь поперечного сечения (среза болта). Ее вычисление усложняется наличием резьбы, поэтому для удобства существуют специальные таблицы.
| Резьба | Рабочая площадь поперечного сечения, мм2 | Класс прочности | |||||||||
| 3.6 | 4.6 | 4.8 | 5.6 | 5.8 | 6.8 | 8.8 | 9.8 | 10.9 | 12.9 | ||
| Минимальная разрушающая нагрузка, кН | |||||||||||
| М5 | 14,2 | 4,69 | 5,68 | 5,96 | 7,1 | 7,38 | 8,52 | 11,35 | 12,8 | 14,8 | 17,3 |
| М6 | 20,1 | 6,63 | 8,04 | 8,44 | 10 | 10,4 | 12,1 | 16,1 | 18,1 | 20,9 | 24,5 |
| М7 | 28,9 | 9,54 | 11,6 | 12,1 | 14,4 | 15 | 17,3 | 23,1 | 26 | 30,1 | 35,3 |
| М8 | 36,6 | 12,1 | 14,6 | 15,4 | 18,3 | 19 | 22 | 29,2 | 32,9 | 38,1 | 44,6 |
| М10 | 58 | 19,1 | 23,2 | 24,4 | 29 | 30,2 | 34,8 | 46,4 | 52,2 | 60,3 | 70,8 |
| М12 | 84,3 | 27,8 | 33,7 | 35,4 | 42,2 | 43,8 | 50,6 | 67,4 | 75,9 | 87,7 | 103 |
| М14 | 115 | 38 | 46 | 48,3 | 57,5 | 59,8 | 69 | 92 | 104 | 120 | 140 |
| М16 | 157 | 51,8 | 62,8 | 65,9 | 78,5 | 81,6 | 94 | 125 | 141 | 160 | 192 |
| М18 | 192 | 63,4 | 76,8 | 80,6 | 96 | 99,8 | 115 | 159 | - | 200 | 234 |
| М20 | 245 | 80,8 | 98 | 103 | 122 | 127 | 147 | 203 | - | 255 | 299 |
| М22 | 303 | 100 | 121 | 127 | 152 | 158 | 182 | 252 | - | 315 | 370 |
| М24 | 353 | 116 | 141 | 148 | 176 | 184 | 212 | 293 | - | 367 | 431 |
| М27 | 459 | 152 | 184 | 193 | 230 | 239 | 275 | 381 | - | 477 | 560 |
| М30 | 561 | 185 | 224 | 236 | 280 | 292 | 337 | 466 | - | 583 | 684 |
| М33 | 694 | 229 | 278 | 292 | 347 | 361 | 416 | 576 | - | 722 | 847 |
| М36 | 817 | 270 | 327 | 343 | 408 | 425 | 490 | 678 | - | 850 | 997 |
| М39 | 976 | 322 | 390 | 410 | 488 | 508 | 586 | 810 | - | 1020 | 1200 |
Для болта диаметром 8 мм и класса прочности 8.8 площадь поперечного сечения равна 36,6 мм2. Соответственно, прочность такого болта определяется так: 800 Н/мм2 х 36,6 мм2 = 29280 Н.
Вторая цифра означает процент от предельной нагрузки первой цифры. Это отношение предела текучести к пределу прочности, умноженному на 10. Например, у болта класса прочности 8.8 минимальный предел текучести составляет 8 × 10 = 80%. Т.е. при достижении 80% от нагрузки 29280 Н, что составляет 23424 Н, будет достигнут предел текучести – величина нагрузки, при превышении которой наступает невосстанавливаемая деформация или изгиб.
Также предел текучести изделия можно узнать из двух цифр маркировки: 8 х 8 х 10 = 640 Н/мм2.
Значение предела текучести имеет важное практическое значение, поскольку это и есть максимальная рабочая нагрузка болта.
Класс прочности крепежных изделий с внутренней метрической резьбой (гаек) обозначается одним числом. Существует 7 классов прочности: 4, 5, 6, 8, 9, 10, 12. Данное число обозначает 1/100 часть предела прочности болта, к которому подходит данная гайка в резьбовом соединении. Соответственно, болт класса прочности 8.8 должен комплектоваться гайкой с классом прочности 8.
Испытание крепежных изделий

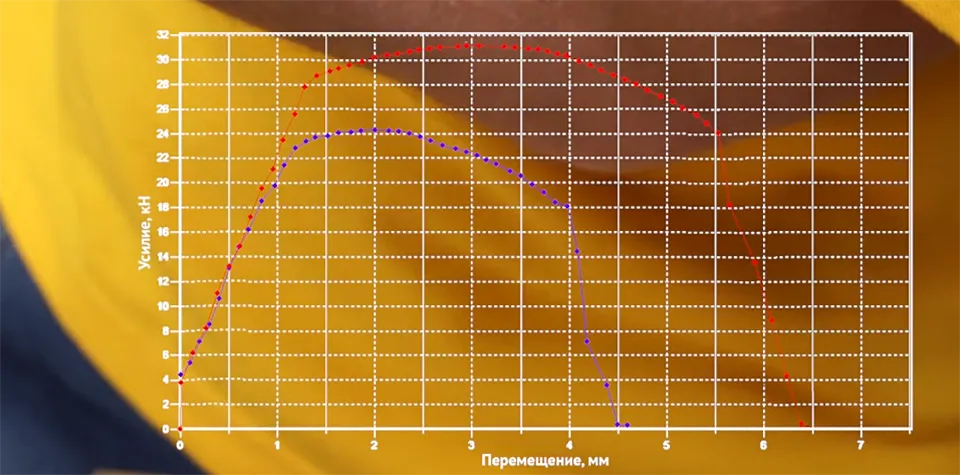

Для испытания возьмем два болта диаметром 8 мм с классами прочности 5.8 и 8.8.
Измерять нагрузку будем с помощью прибора ПСО-4 МГ c электронным силоизмерителем, обеспечивающим индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.
Болты зафиксируем на металлической пластине будем давать постепенную нагрузку.

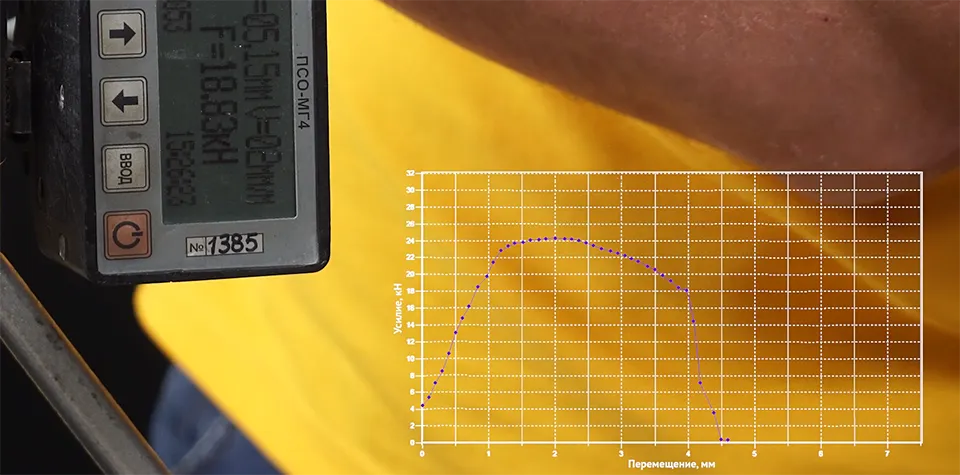

Болт класса прочности 5.8
При приложении силы в (24 кН) 2400 кг нагрузка начинает падать. Это означает, что достигнут предел текучести, и болт начал деформироваться. Разрыв происходит при 18 кН.
Болт класса прочности 8.8
Нагрузка начинает падать при достижении 31 кН (3100 кг) и разрыв происходит при 24 кН, что соответствует расчетному показателю максимальной рабочей нагрузки болта.
Видео эксперимента
Вывод
Эксперимент показал, что расчетный метод определения предела прочности крепежа дает реальные значения. Понимая, как рассчитать нагрузку крепежа, можно определить ее максимальное рабочее значение и выбрать крепежное изделие, обеспечивающее надежный монтаж.
